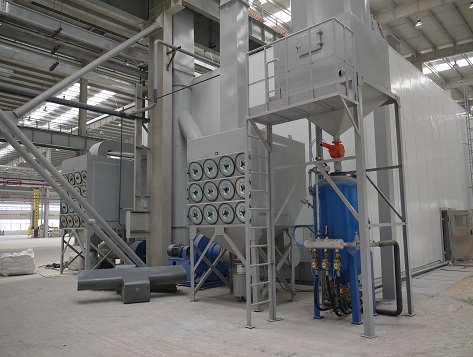

1.濾筒 噴砂房除塵器 產品優勢

• 除塵效率高：針對不同粉塵，采用不同濾筒和過濾材料進行過濾，除塵效率高達99.99%，也可針對0.3μｍ粉塵

• 更換便捷：模塊化組合，相比袋式，體積更小，可快捷更換增加除塵機組

• 維護簡易：濾筒一體化設計，上接蓋安裝檢修方式（濾筒15°傾斜抽屜式安裝，可使濾筒拆換），方便濾袋更換簡易，且密封性好

• 降能減耗：脈沖技藝、反吹風系統，一個脈沖閥可同時噴吹一列（每列濾筒數量最多為12個），可大大減少脈沖閥數量，降低能耗

• 過濾面積大：濾筒結構折疊的圓筒形，一個標準濾筒過濾面積為23㎡，而同體積的布袋式只有1㎡

• 耐用壽命長：塵氣入口設置擋塵板具有緩沖作用，粉塵不會高速直沖濾筒，清灰時濾料的抖動較小，從而使濾筒的壽命大大高于濾袋，維修費用低

2.公司優勢

• 集現場勘測、設計、生產、安裝、售后一站式服務

• 10+年行業經驗，案例眾多，免費設計非標解決方案

• 誠信做人做事，不偷工減料，保品保工期，做良心項目

• 合同質保金、質保2年，我們有信心

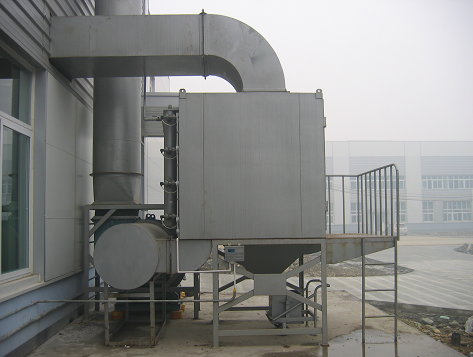

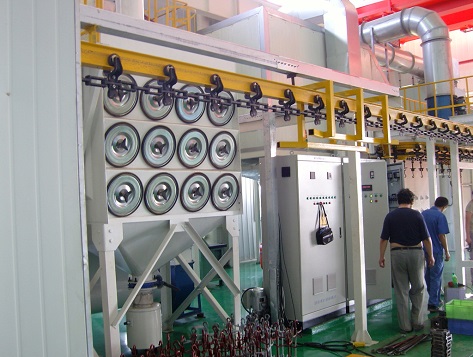

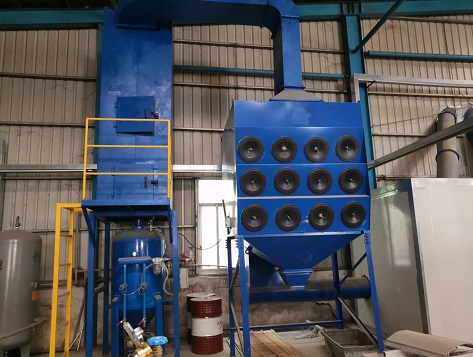

濾筒式脈沖除塵器應用于有色冶煉、建材、電力、輕工、冶金、化工、煙草、造船、鋼機械加工、粉塵回收、鑄造、航空航天、工業電站鍋爐、供熱鍋爐等。九通工業除塵器已在蕪湖力鈞軌道交通、中集集團、遠高重高、哈電集團、圣匯氣體化工、中油管道機械、方圓集團、中國神州飛行器有限公司、北京藍天玻璃廠、河北潤坤有限公司等公司應用，定制化項目服務是我公司的長項，可為企業免費出設計方案,保質保工期，確保過環評!

竭誠希望您給九通一次溝通機會，我們必將不辜負信任，免費熱線：400-901-8969

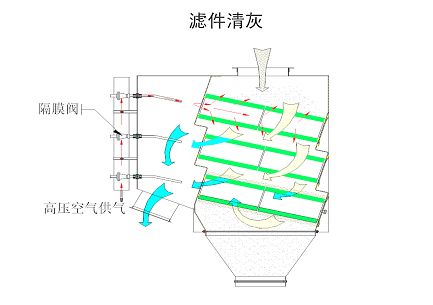

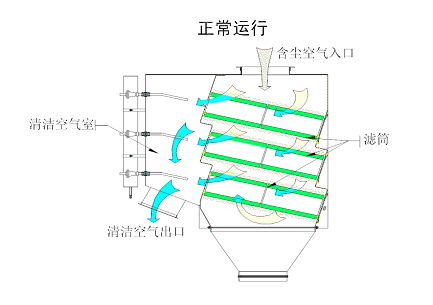

脈沖濾筒除塵器設有進風口、濾筒、出風口、氣包、脈沖控制儀、噴吹閥、噴吹管等，濾筒是由聚脂纖維折疊、卷制而成，其下端封閉，上端正對噴吹管下口。含塵氣體由進風口進入除塵器后，氣流速度減慢，粗顆粒脫離氣流沉降到集塵室內，細微粉塵隨氣流穿過濾筒時被阻于濾筒外表面，潔凈氣體由出風口排出;當濾筒表面灰層較厚時，脈沖控制儀發出指令開啟噴吹閥，氣包內的壓縮空氣經噴吹管高速噴出，同時誘導數倍于噴射氣量的周圍空氣進入濾筒，并由內向外射出，將濾筒外表面的粉塵吹下落入集塵室內，然后由放灰斗排出。除塵器清灰采用脈沖噴吹方式，既做到了清灰，又不傷害濾筒，使濾筒使用壽命得以。清灰過程由脈沖控制儀自動控制，可采用壓力差控制或時間控制。全室除塵系統分區域進行粉塵集中排放，利用螺旋輸送機將各排放點的粉塵與異物收集在一起集中排放，可定期清理粉塵筒，從而減輕了工人勞動量。除塵器配置有儲灰桶,可定時集中排灰。

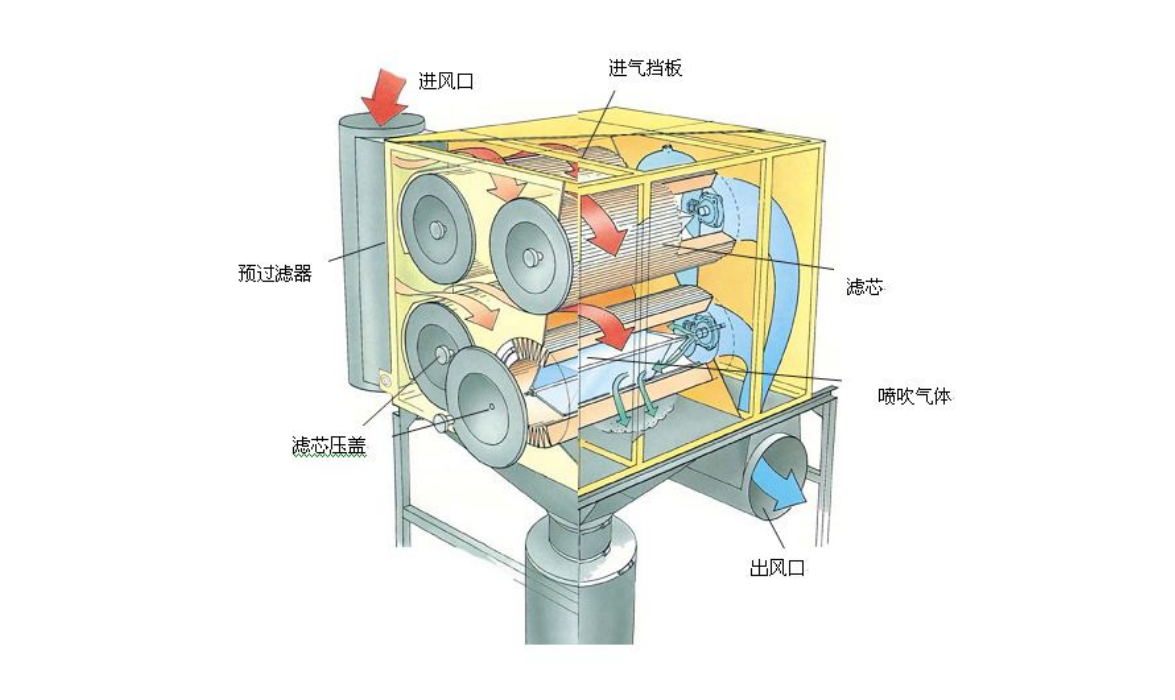

濾筒式除塵器結構圖

濾筒除塵器結構圖

部件皆可非標定制（如尺寸、材質、品牌、工藝、功能等）

濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成。

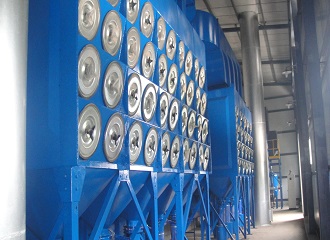

箱體	濾筒	濾料	進風、排風管

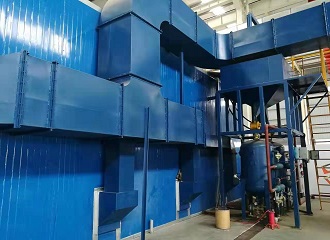

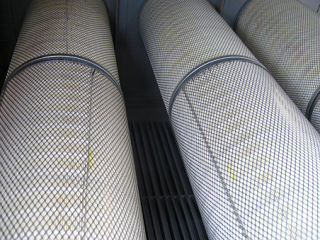

主機箱體采用優良碳素鋼，氣密性設計，檢查門用優良密封材料，制作過程以煤油檢漏，漏風率很低。頂部設有人孔檢修門，可便捷安裝和更換濾料；可根據需求定制不同規格箱體，箱體內分成若干個室，用隔板隔開，互不透氣，實現離線清灰；每個室內均設有一個提升閥，以切換過濾氣流；上箱體設計有一定的斜度，有利于雨水的順利排放；中箱體采用厚度為5mm的鋼板制造，表面噴漆處理，防銹、堅固、耐用。	折疊圓筒形，外徑320mm,內徑220mm,筒高660mm，內外用金屬框架支撐，上下用頂蓋和底座固定，一個標準濾筒過濾面積為23m2,而同體型布袋過濾面積僅有1m2；排列布局合理，橫向組合安裝，且為上進風、下排風，該結構有利于含塵氣體導入除塵器室內各濾筒載體，均勻分布，又利于反吹清灰瞬間被彈落的灰塵下落，減少二次吸附的可能性；下排風結構，通過凈氣室直接導入風機，風機電機為落地式，增強設備的穩定性，又能節省管路聯接所帶來的沒必要的浪費。	濾筒濾料采用唐納森技術生產的新型材料，過濾材料100%聚脂纖維，厚度 0.80mm；耐熱最高溫：80℃；空氣滲透率：220m3/m2/h；重量：260g/m2；過濾精度：5um-10um； 過濾阻力：≦46Pa；過濾效率：≧99.99%	脈沖濾筒除塵器風管采用δ1.5mm鍍鋅板咬口制作，無需焊接，并做防腐及保溫處理，風道布置緊湊，氣流阻力小，管道設計避免水平管道，盡量減少彎管；管道采用法蘭連接，法蘭間填充石棉繩作為密封材料，美觀、耐用。

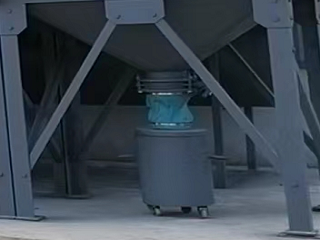

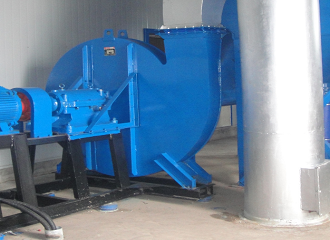

風機	清灰裝置	集塵斗	控制系統

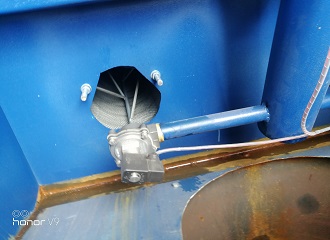

濾筒式除塵器風機采用雙吸BKKF型隔爆離心風機，具有性能良好、效率高、造型美觀、結構緊湊、運轉平穩、安裝維修十分方便等特點。送風機座采用槽鋼、角鋼工業型材焊接成框架，承載1臺送風機重量及工作時的振動；送風管道均采用δ1.2mm優質鍍鋅鋼板咬口制作，無需焊接，保證了管路成型無變形；在風機底部安裝阻尼或彈性減器，同時我們設計有風機減噪間，確保系統噪聲控制在75dBA以下。	本除塵器采用脈沖反吹清灰方式，其工作原理是：當脈沖控制儀發出信號時，脈沖控制閥排氣口被打開，脈沖閥背壓室外的氣體泄掉壓力，膜片兩面產生壓差，膜片因壓差作用產生位移，脈沖閥打開，此時壓縮空氣從氣包通過脈沖閥經噴管小孔噴出（從噴吹管噴出的氣體為一次風）。當高速氣流通過文氏管誘導器誘導了數倍于一次風的周圍空氣（稱為二次風）進入濾袋，造成濾袋內瞬時正壓，實現清灰的目的。	集塵斗利于灰塵的排放、收集和除塵器的維修保養，可配置旋轉閥，能夠自動且持續地將灰斗中的粉塵運輸至輸送系統或收集容器；集塵斗一般配有兩部收塵斗車，且采用快速聯接結構，密閉又方便開啟，清潔工人可十分容易將其打開，后拉到指定位置將粉塵進行處理，不需其它容器裝運而造成的二次飛揚而污染環境。	單機除塵器采用單機控制，脈沖控制儀設為定時自動循環清灰，組合除塵器采用脈沖控制儀組合或者PLC控制，設定為自動循環清灰

備注：設備尺寸 均為參考，可以根據客戶產品尺寸設計制作。
